三星曝光晶圆代工路线,年内实现6nm量产

转载: 与非网 2019-08-02
阅读量 2171

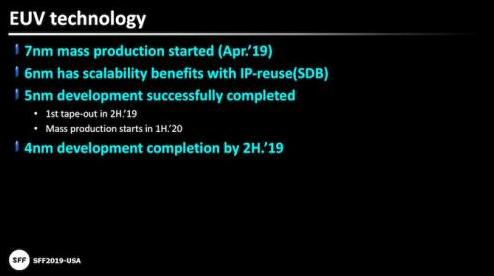

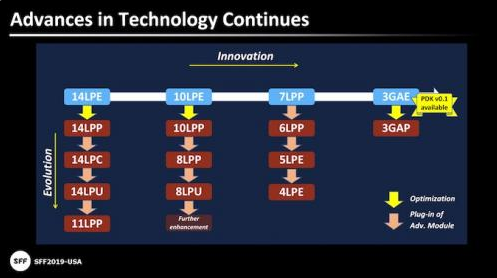

8月1日消息 此前,三星使用7nm LPP制造工艺生产芯片,日前有消息称,三星有望在2019年下半年采用其精制的6nm LPP技术开始批量生产芯片。此外,三星还表示将推出其首款5nm LPE SoC,并且将在未来几个月内完成其4nm LPE工艺的开发。


三星称,其合同生产部门对使用10nm LPP和8nm LPP技术制造的移动SoC以及使用14 nmLPx和10nm LPP工艺制造的移动、HPC、汽车和网络产品的需求强劲。总的来说,三星芯片工厂使用其领先的FinFET工艺技术生产大量优质产品。

今年晚些时候,三星将使用6nm LPP工艺生产芯片,相比于7nm LPP,6nm LPP能够带来提供10%的晶体管密度提升以及更低的功耗。

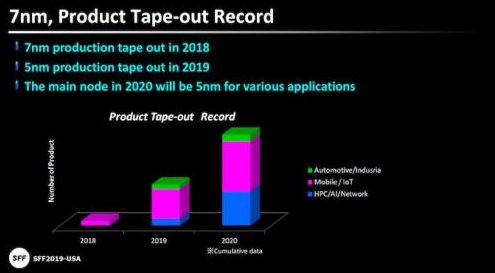

三星7nm LPP生产技术发展到下一步将是5nm LPE制造工艺。5nm LPE相比于6nm LPP功耗更低、面积更小、晶体管密度更高。预计今年下半年三星将推出首批使用5nm LPE工艺的芯片,2020年将大规模生产。
