东芝与西数正在研发128层堆叠3D TLC,写入速度翻倍

转载: 超能网 2019-03-11
阅读量 2625

今年64层堆叠的3D TLC闪存已经是SSD市场的绝对主流,用96层堆叠闪存SSD也开始上市了,厂商们已经向更高层的128层堆叠进军,在年初的2019闪存峰会上SK海力士还有国内的长江存储已经宣布了他们的开发计划,现在东芝与西数的128层堆叠闪存计划也泄露了出来。

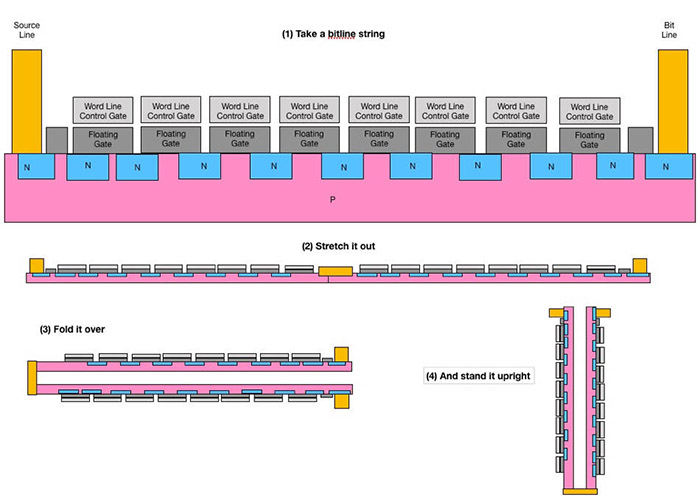

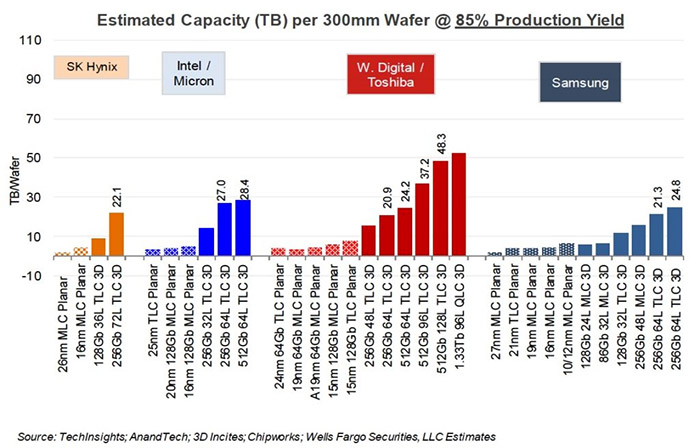

Blacks&Files已经拿到了东芝与西数的128层堆叠3D NAND的部分资料,它将会被命名为BiCS 5,而96层堆叠的3D NAND则名为BiCS 4,128层堆叠闪存将会使用CuA设计,逻辑电路层在芯片的底部,而数据层则堆叠在上方,与非CuA技术相比这可把芯片尺寸缩小15%。目前公布出来的128层堆叠3D NAND使用TLC设计,存储密度接近96层堆叠的3D QLC,存储密度比自家的96层堆叠3D TLC提升了29.8%,如果采用QLC设计的话存储密度会更高。

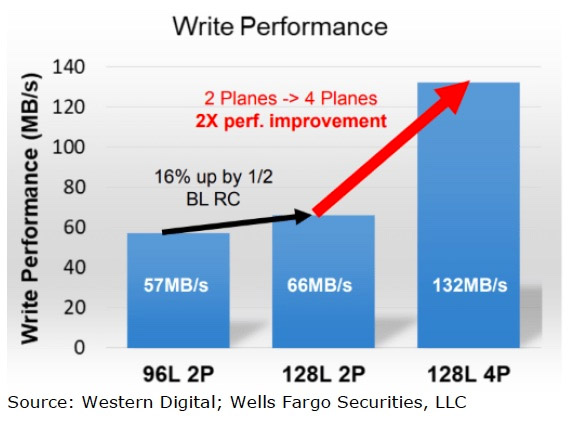

BiCS 5的闪存单die采用4 Planes设计,而与2 Planes设计相比写入速度从66MB/s提升到132MB/s,这以为着SSDSLCCache用光之后TLC的原始写入速度会变得不会那么难看,不过具体的写入速度表现还得看主控的算法,如果用全盘SLC Cache的方案,Cache用光后依然没法看。


预计东芝与西数会在2020年末开始投产128层堆叠的BiCS-5闪存,而产能应该在2021年才会提上去,届时才能看到对应的SSD产品。
